建立了雙層樹型微通道換熱器三維模型，模擬分析了其熱流耦合場。對比單、雙層樹型微通道換熱器的最高溫度及雙層樹型微通道在順流、逆流、交叉流三種情況下的冷卻效果及底面溫度分布所占比例。底部熱流密度qw=50 W·cm-2時，單層樹型微通道底面最高溫度為102.5 ℃，雙層樹型微通道底面最高溫度低于63.38 ℃，底面溫度低于60 ℃部分所占比例均高于60%。雙層樹型微通道冷卻效果明顯優于單層，在逆流方式下，雙層樹型微通道底面溫度分布均勻，中心部分具有較低溫度，有效改善了一般換熱器散熱不均而造成的中心部分溫度過高的問題。

　　引言

　　隨著芯片的集成和性能不斷提高，電子設備趨向大功率、微型化發展�，F(xiàn)有芯片級的熱流密度已高達106 W/m2，當芯片溫度過高時，其穩定性和效率都會下降。風冷和傳統液體冷卻技術已無法滿足日益增長的散熱需求，散熱問題已經成為制約電子工業發展的主要因素之一。

　　單層微通道換熱器由Tukerman 等于1981 年提出，近年來已廣泛應用于大規模集成電路和微機電系統的冷卻。眾多學者對微通道內流體流動和換熱特性做了一系列的數值計算，單層微通道換熱器具有結構簡單、單位體積散熱效率高等特點，但也存在壓降大、消耗泵功率過高、沿通道溫度分布均勻性差等缺點。

　　Vafia等首次提出具有逆流結構的雙層微通道換熱器，研究表明，其能顯著減小沿通道的溫差，相比單層微通道具有更好的換熱性能，更適合作為高熱流密度電子芯片的冷卻裝置。Chong等構建了雙層微通道的數值模型，采用熱阻網絡評價微通道的換熱性能。Xie等對比了單、雙層微通道的換熱特性，結果表明雙層微通道具有較高的冷卻速度，而且具有較低的壓降。Hung等采用三維數值模擬對換熱器材料、冷卻劑種類、通道截面積和幾何形狀進行了研究。徐尚龍等[15]研究了平行結構、網格結構、螺旋結構和樹型結構的單層微通道拓?fù)浣Y(jié)構對電子芯片散熱效果的影響，結果表明樹型微通道有最好的換熱效果。

　　文章對比樹型單、雙層微通道換熱器的換熱特性，并設計了三種雙層樹型微通道換熱器，根據冷卻流體流動方向不同分為順流、逆流、交叉流型。通過研究其熱流耦合場，對比微通道內冷卻流體不同流動方式對冷卻效果的影響，為芯片冷卻用微通道的設計制作提供一定的理論指導。

　　1、計算模型

　　雙層樹型微通道換熱器結構示意圖如圖1 所示，其包含依次疊加的下層通道、上層通道及蓋板。樹型通道由主干道和各級分支組成，主干道沿?fù)Q熱器對角方向，各級分支與主干道呈45°夾角，通道截面均為矩形且深度相同。雙層樹型微通道內冷卻流體的三種流動方式如圖2所示，順流和逆流時主干道平行，交叉流時上下層主干道呈90°。

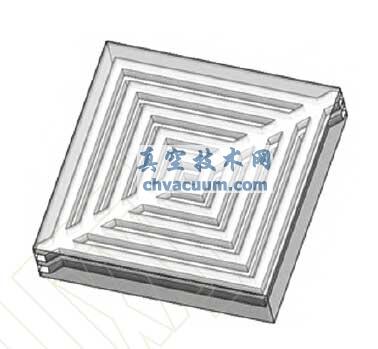

圖1 雙層樹型微通道換熱器結構示意圖

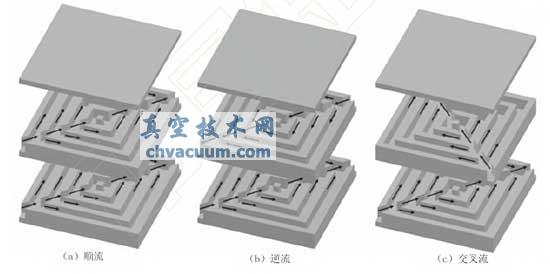

圖2 雙層樹型微通道內冷卻流體的三種流動方式示意圖

　　4、結論

　　文章建立了三維樹型微通道換熱器模型，對比單、雙層微通道的換熱冷卻效果，并分析了雙層微通道冷卻流體在三種不同流動方式：順流、逆流、交叉流條件下的熱流耦合場。結論為：

　　(1)單層樹型微通道表面溫度較高，采用雙層結構，上層通道對下層通道具有冷卻作用，故雙層結構可強化冷卻效果;

　　(2)雙層樹型微通道的最高溫度比單層樹型微通道低40 ℃左右，但微通道數量增多會消耗更多泵功率。雙層逆流方式下，最高溫度為60.82 ℃，已基本達到電子器件的耐受溫度范圍，在經濟適用的前提下，無需采用更多層數，所以應盡可能選用雙層微通道換熱器;

　　(3)雙層樹型微通道內的冷卻流體在順流、逆流及交叉流方式中，逆流時具有最低溫度，底面64.56%的區域溫度低于60 ℃，溫度分布較均勻且中心部分溫度最低，有效改善了一般換熱器散熱不均而造成的中心部分溫度過高的問題。
