問題綜述

　　一位網友提了這樣一個問題，他想在布局空間插入一個圖框，可是無論怎么插入都看不到，但打開外部參照原圖或從外部參照原圖里復制粘貼圖框卻都能看到。之前也沒有注意過這個問題，等網友將圖紙發過來后才明白問題的原因，其實非常簡單，可以很容易就重現這個問題，下面我們就來看一下CAD里的外部參照和圖塊看不到的解決方法。

　　簡單地制作了一張這樣的圖紙，在這張圖紙布局的圖紙空間(視口外)插入另外一張圖紙作為外部參照，如下圖所示。

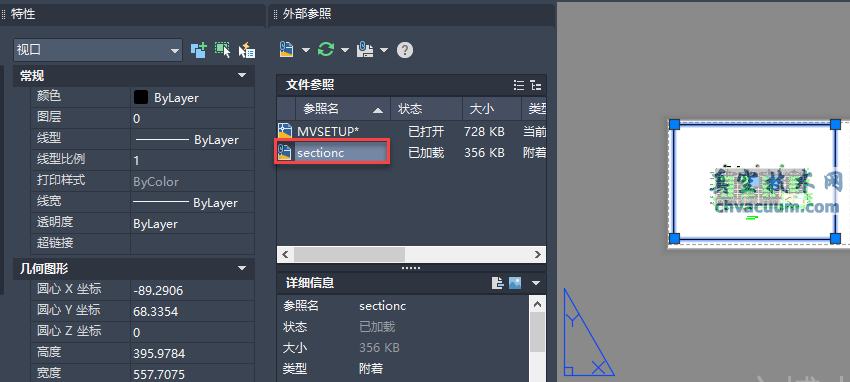

　　插入外部參照后，在外部參照管理器里能看到插入的外部參照圖紙，但在布局空間根本看不到插入的外部參照，CTRL+A全選也選不中插入的外部參照，如下圖所示。

　　不僅網友很困惑，剛拿到圖紙的時候也有點奇怪，可稍研究了一下就發現了問題，問題還是出在圖層上，如下圖所示。

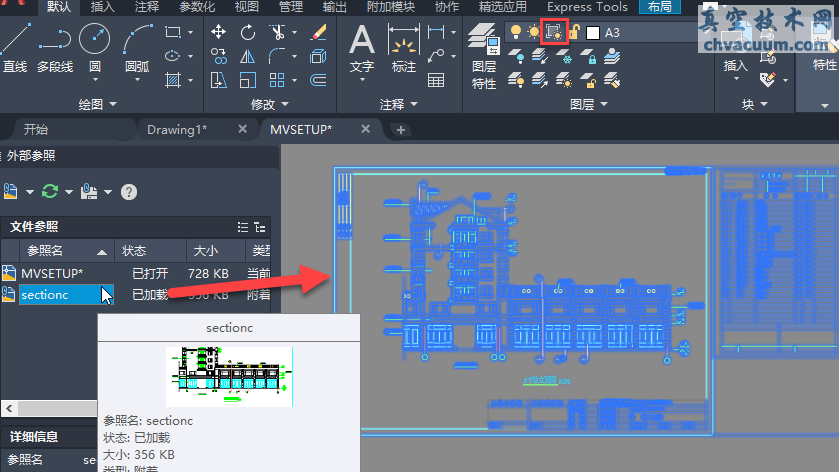

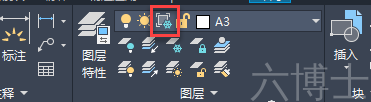

　　截圖中的圖層列表顯示的是當前圖層，這個圖層被視口凍結了，這就是插入的外部參照不顯示的原因，將視口凍結取消，就能看到插入的外部參照了，如下圖所示。

　　原因是很容易找到了，才發現之前給大家總結的圖層開關、凍結、視口凍結之間的區別并不準確，或者說不夠全面。CAD圖層的凍結跟開關有什么區別?

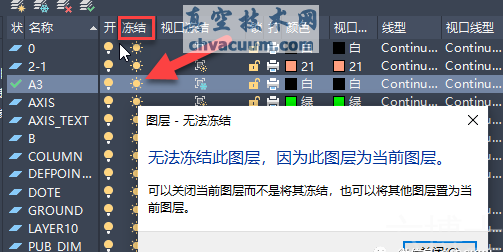

　　以前說當前圖層不能凍結，那只適用于模型空間的凍結，如下圖所示。

　　在布局的圖紙空間或視口內的模型空間，會增加視口凍結設置，從前面的例子已經可以看出當前圖層是可以設置成視口凍結的。

　　如果圖層只是被視口凍結，圖層的相關顯示數據是已經生成的，只是在當前視口或圖紙空間被暫時隱藏了，類似于圖層被關閉了，此時可以插入外部參照的和圖塊，但由于外部參照和圖塊會被插入到的當前層，當前層有被凍結、不可見，外部參照和圖塊也就看不到了。

　　視口凍結跟圖層關閉還是有區別的，圖層關掉所有視口都不顯示，但如果用CTRL+A全選，關閉CAD軟件的圖層上的圖形是可以被選中的，如果是視口凍結的就不行。
