工作中把一張CAD圖紙復制到另外一張圖紙的時候，發現粘貼后的圖形變了。本文圖文詳解了CAD復制后圖形發生變化的原因和解決方法。

原因一：同名塊

　　大家都知道，一張完整的圖紙，會包含很多數據，例如圖塊、線型、圖層、標注樣式等等。

　　下圖兩張圖紙定義的圖塊不同，但是使用的名稱是一樣的。

　　從上圖中可以看到，兩張圖紙的圖塊的名稱都是【圖塊1】，所以如果現在把圖紙1中的圖形復制到圖紙2，那么圖形會由圓形變成圖紙2的矩形，如下圖：

　　細心的小伙伴會發現下方命令行的提示，【_pasteclip，忽略塊 圖塊1 的重復定義】，這句話的意思是說粘貼過來的圖塊定義被忽略了，直接采用了當前圖紙中的圖塊定義。

　　同名塊導致圖形復制后發生變化的解決方法是比較簡單的，只要更改圖塊名稱即可。

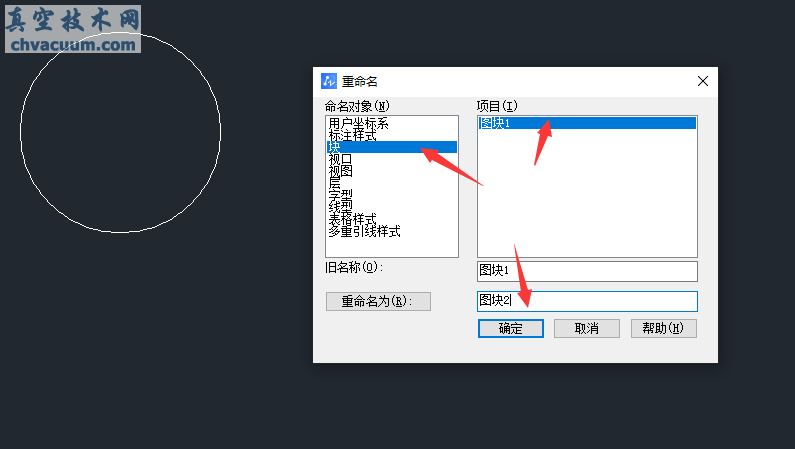

　　在CAD中切換到要改圖塊名字的圖紙，輸入【REN】重命名，回車，打開重命名對話框，在命名對象中選擇圖塊，在【重命名對話框】中設置新的圖塊名稱，這樣在進行圖塊復制的時候就不會出現圖塊發生變化的情況了。

原因二：字體發生了變化

　　兩張圖文字樣式同名但字體設置不同，這種情況同樣可以重命名來解決。

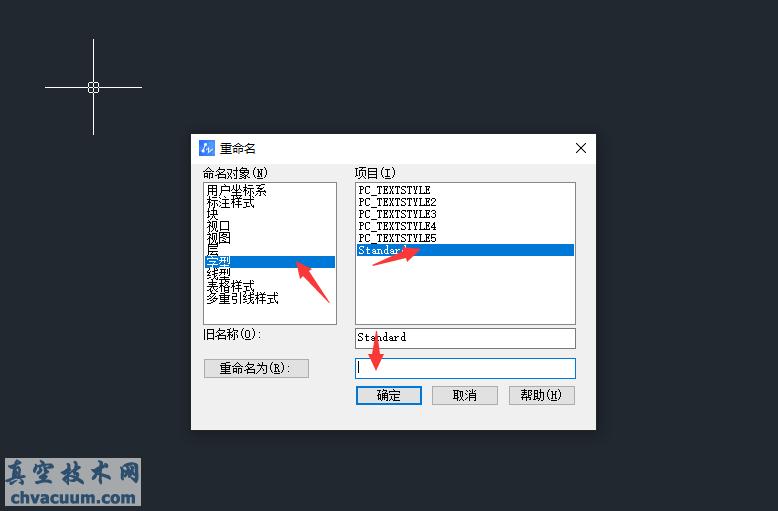

　　在CAD中切換到要修改文字樣式的圖紙，輸入【REN】命令，打開重命名對話框，在命名對象中選擇【字型】，在【重命名對話框】中設置新【字型】名稱。

　　圖紙復制粘貼發生變化的可能性還有很多，例如標注、線型等等，遇到類似情況，需要留意變化的類型是什么，判斷原因后才可以進行針對性的解決，大部分的重名都可以使用重命名來處理。

　　為了減少此類問題的發生，在使用CAD繪圖的時候最好有相應的命名標準，切勿為求方便隨意命名，同時也要在正規途徑進行CAD下載。
