1、系統流程

         圖4 為本試驗組件在飛機吊艙環境控制系統中的模擬試驗流程圖。試驗中，模擬沖壓空氣先在渦輪T中膨脹做功，然后再冷卻待冷設備，最后經過由渦輪和HSEM 共同驅動的壓氣機C 增壓后排出整個系統。具體工作原理詳見工控論壇上的文獻。

2、試驗原理

         本試驗的目的是對組件中各部件及整體性能有所了解，包括整個組件運行平穩性、HSEM和壓氣機－渦輪的匹配情況、壓氣機/渦輪以及HSEM 的工作特性。

       （1）在單獨進行壓氣機（或渦輪）性能測試時，將壓氣機和渦輪之間的連接管路和設備斷開，此時壓氣機和渦輪中的工質空氣彼此獨立，即Gc=Gt。分別通過高壓氣源和真空設備控制模擬壓氣機（或渦輪）的工作壓力和溫度，利用渦輪（或壓氣機）端工作負荷的變化來調整組件的轉速，以達到測試壓氣機（或渦輪）性能的目的。

        （2）當進行組件整體性能測試時，將壓氣機和渦輪之間通過相應封閉管路和設備連接起來，此時壓氣機和渦輪使用同一股工質空氣，即Gc=Gt。通過控制模擬渦輪入口溫度、壓力條件以及壓氣機出口壓力條件，即可測試出組件整體的性能。根據組件的主要設計要求，其整體性能測試時的控制參數如表1 所列。

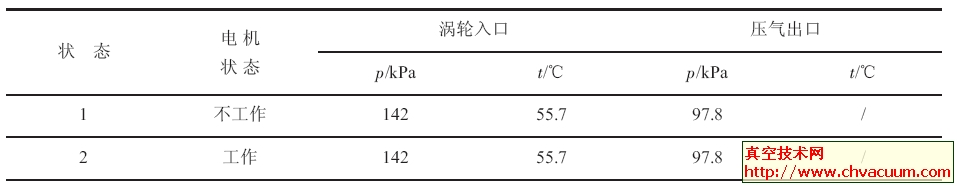

表1 試驗控制參數表

3、試驗臺布置

         壓氣機和渦輪前后均安裝有可以調節流量的閥門。壓氣機入口和渦輪出口之間的連接管路可根據試驗要求不同斷開或者連接。

4、測試設備和方法

       需要測量的數據有：

      （1）壓氣機和渦輪的流量Gc和Gt及其入口、出口空氣壓力p 和溫度T；

      （2）HSEM 的轉速ne 和電流Ie。

相應的測試設備和方法為：

     （1）壓氣機和渦輪空氣流量采用孔板流量計測量；

     （2）壓氣機和渦輪之間的管路和設備模擬漏氣量由LZB-100 型玻璃轉子流量計測量；

     （3）各測試點溫度采用鉑電阻溫度計測量，終端設備為SWZ-102 型標準數字式溫度顯示儀；

     （4）壓氣機和渦輪入口、出口空氣均為負壓狀態，采用精密真空表測量壓力值；

     （5）用CM2-10 型變頻器控制HSEM 轉速和電壓，用T-301型釬型電流表測量電流；

     （6）壓氣機或渦輪單獨性能測試時用ZWM-2 型數字式轉速表測量其轉速。
